1、产品属性

1.1主要参数

尺寸（408升）

1.2内箱尺寸

600×800×850 mm (深×宽×高)

1.3外形尺寸

1200×1300×2000 mm (深×宽×高含风机罩)（以实物为准）

1.4供电电源

380V±10%,50Hz±1 三相五线制，保护接地电阻小于4Ω

1.5加热功率

4KW

1.6.加湿功率

2KW

1.7.制冷功率

2KW

1.8.总功率

8KW

2、主要技术参数

2.1温度范围

温度范围

-60℃～150℃ 可调

温度波动度

≤±0.3℃

温度偏差

≤±2.0℃

显示精度

温度±0.01℃ 湿度±0.1%R.H

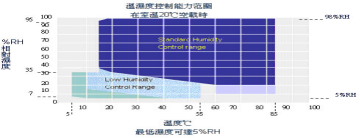

2.2湿度范围

湿度范围

20～98%RH  可调

湿度偏差

≤+2  -3 %RH

2.3升降温速率

升温速率

+25℃～ ＋150℃, ≤40min（空载 非线性控制）

降温速率

+25℃～ -60℃, ≤70min （空载  非线性控制）

温度变化速率

升温速率3℃～4℃/Min(空载 非线性)

降温速率1～1.5℃/Min(空载  非线性)

备注：可以使用电脑进行远程控制和监控（选配件需提前告知厂家）

1、均在空载条件下测试

2、风冷型，需保证环境温度低于26度

3、水冷型试验箱在水温≤28℃、水压在0.2MPa～0.6MPa，进出水压差≥0.2MPa条件下所测试数据

3、试验箱结构

3.1、结构方式

温度室、湿度系统.电器系统.制冷机组一体式.

3.2、材料构成

3.2.1外壁材料：SUS304不锈钢板 或（喷塑冷轧钢板）

3.2.2内壁材料：SUS304不锈钢板 或（喷塑冷轧钢板）

3.2.3绝热材料：120mm玻璃棉保温层

3.3、结构强度

试验箱承重能力：≤50Kg（均匀负载）

3.4、大门

单开门扇。

门框两道硅橡胶密封条,低温室门框防结露电热装置

3.5、观察窗

每扇门上有1个多层观察窗，门上观察窗带镀膜加热以防止其冷凝和结霜

3.6、冷凝出水孔

具有工作室冷凝水和机组凝结水的引出孔

3.7、溢流孔

箱体后部居下位置设有一溢流孔，以便于冷凝水的流出。

3.9、照明灯

工作室视窗设低压照明灯，控制屏开关控制

4.0.测试孔

左侧直径50mm电缆孔带密封塞和盖子

4、试验箱空气调节系统

4.1、调控方式

空气强制循环平衡调温

4.2、空气循环装置

离心式风机，长轴外置电机驱动。

4.3、加热方式

镍铬合金电热丝式加热，PID调节，执行元件：固态继电器

4.4、空气冷却方式

翅片式蒸发器

4.5、样品架

不锈钢样品架 可上下调节

5、试验箱制冷系统

5.1、工作方式

机械压缩式制冷（2台压缩机）

5.2、冷凝方式

风冷

5.3、制冷压缩机

法国泰康压缩机

5.4、制冷机控制

根据试验条件，控制系统自动调节制冷机运行工况、冷量大小，确保压缩机工作在合适状态，延长压缩机使用寿命

5.5、制冷剂

美国环保环保制冷剂R404a+R23

5.6、减振、降噪

制冷机系统减振、降噪措施

6、试验箱控制系统

6.1、传感器

WELL  Pt100铠装铂电阻

6.2.湿度传感器

WELL  Pt100

6.3、控制器

定制7寸彩色液晶触摸控制屏 。

6.4、人机界面

中文、彩色LCD显示、触摸屏方式输入设定。

6.5、分辨率

温度0.1℃，时间1min

6.6、运行方式

定值运转、程序运转

6.7、试验数据显示

设定温度、实测温度、循环次数、总运行时间、段运行时间、加热制冷状态

6.8、制冷机工况自动选择

根据试验条件控制器能自动配置制冷机的工况或开/停。

6.9、其他功能

6.8.1故障报警及原因、处理提示功能

6.8.2断电保护功能

6.8.3上下限温度保护功能

6.8.4日历定时功能自动停止运行(自动启动需提前告知选配)

6.8.5自检功能。

6.10、功能

自动调用分组PID参数。

6.11、接口

选配RS232/RS485电脑接口及控制操作软件系统。能实现计算机控制、数据采集控制计算机的数据通讯功能。

7、加热器

7.1.加热器

镍铬合金电热丝式加热器

加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

8、加湿器

8.1.加湿方式：

锅炉加热

8.2.加湿器材质:

不锈钢铠装电热管

8.3.加湿器控制方式

无触点等周期脉冲调宽，SSR（固态继电器）

8.4.加水方式

水泵提升 自动循环水，环保节能.

9、试验箱安全保护装置

9.1、工作室

9.1.1独立式工作室超温保护器

9.1.2风机过热保护

9.2、制冷系统

9.2.1压缩机超压

9.2.2压缩机过流

9.2.3压缩机过热

9.2.4排气温度保护

9.3、电源系统

电器统一法国施耐德

9.3.1电源缺相及相序错误保护

9.3.2漏电保护

9.3.3加热器短路等过流保护

9.4、其他

试验箱外壳接地保护
