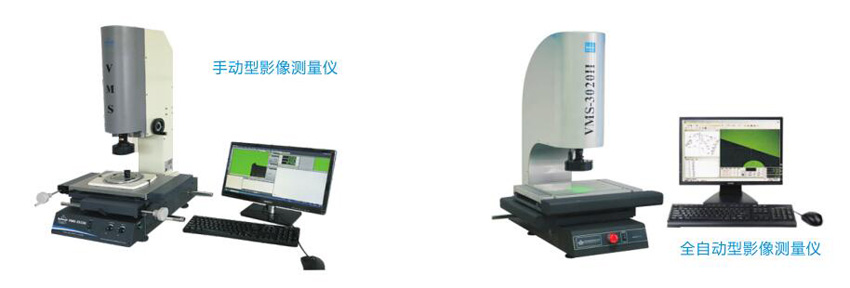

产品名称:影像测量仪
市场价:元
产品详情

一、特点:

1、QMS3D-M影像测量软件,易学易用;
二、用途:
能高效地检测各种形状复杂工件的轮廓和表面形状尺寸、角度及位置,特别是精密零部件的微观检测与质量控制。本产品适用于产品开发、逆向工程、品质检测等领域,如钟表零件、电子接插件、五金冲压件、弹簧、线路板等。
三、主要功能:几何直接点取测量功能,基本几何测量,组合元素测量,形位公差评定,座标系设定,二维图形抄数, WORD、EXCEL及CAD格式输入。使用鼠标点取工件影像完成自动捕捉功能,不用移动机台就可以完成测量,操作效率远超投影仪。
四、量测功能:基本几何测量:点、线、圆、弧、角度;组合元素测量:点、线、圆、弧、组合测量,圆心距、圆切线、两线中线、中心点、垂直距离、角平分线、两线交点;
五、形位误差评定:同心度、真圆度、直线度、位置度、倾斜度;
六、坐标系设定:有原始座标、座标平移、座标旋转、三点轴,针对物件的图形进行摆正,或是重设新的座标系都很方便。

七、测量数据输出:测量数据可输入通用的办公软件进行统计,如WORD、EXCEL格式,并制作成检验报表打印出来。
